VLAN на MikroTik - Router-on-a-Stick

Курс: Комп'ютерні мережі, L1B | 2-3 курс

1 Схема мережі

📁 Зображення схеми: assets/network-configs_vlans-mikrotik_1.svg

Router-on-a-stick топологія

VLAN	Підмережа	Шлюз (MikroTik)	Призначення
10	192.168.10.0/24	192.168.10.1	Адміністрування
20	192.168.20.0/24	192.168.20.1	Користувачі
30	192.168.30.0/24	192.168.30.1	Сервери

Метод налаштування

Використовується Bridge VLAN Filtering - офіційно рекомендований метод MikroTik для RouterOS 7. Всі VLAN-інтерфейси створюються поверх bridge-інтерфейсу

2 Налаштування MikroTik (RouterOS 7)

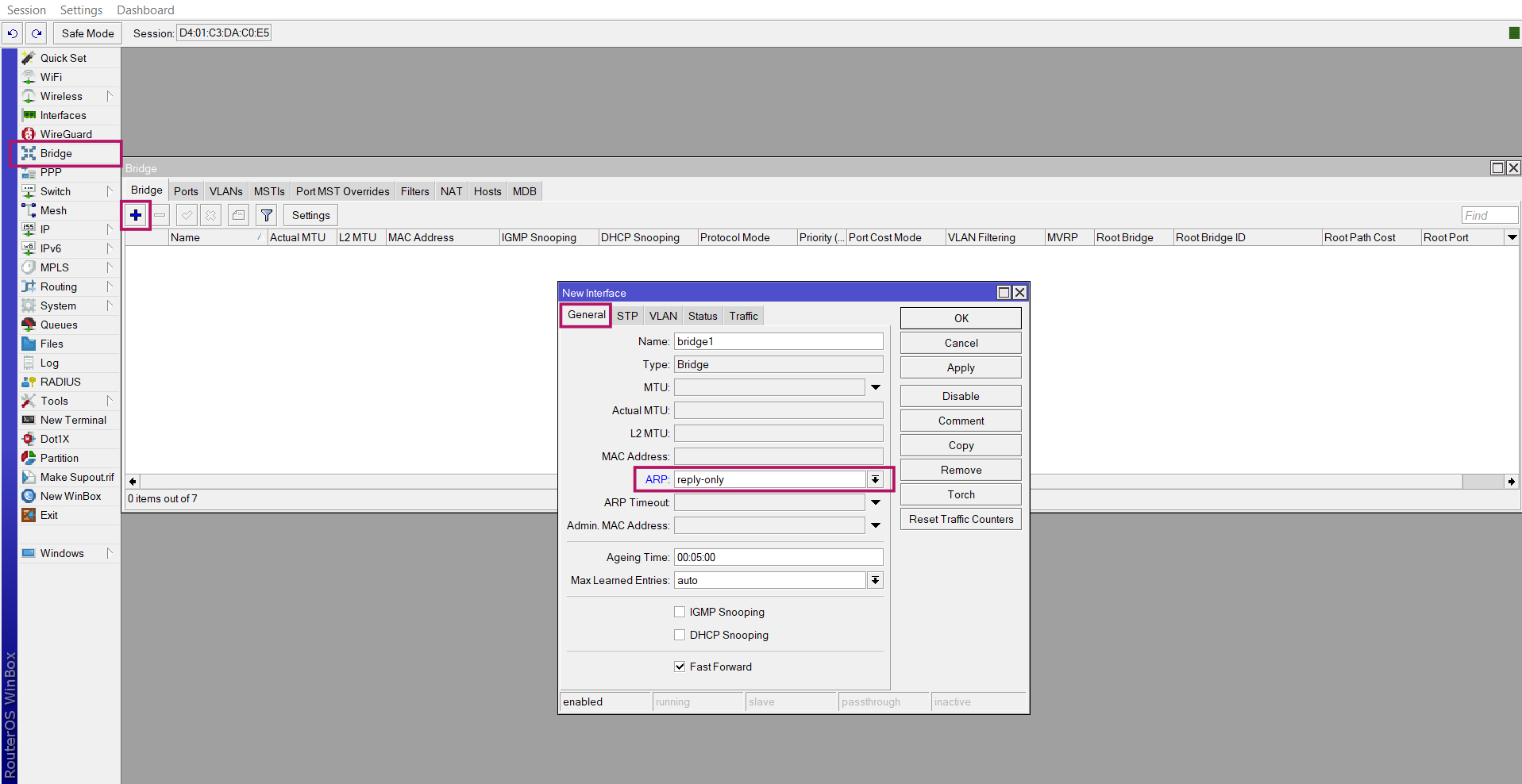

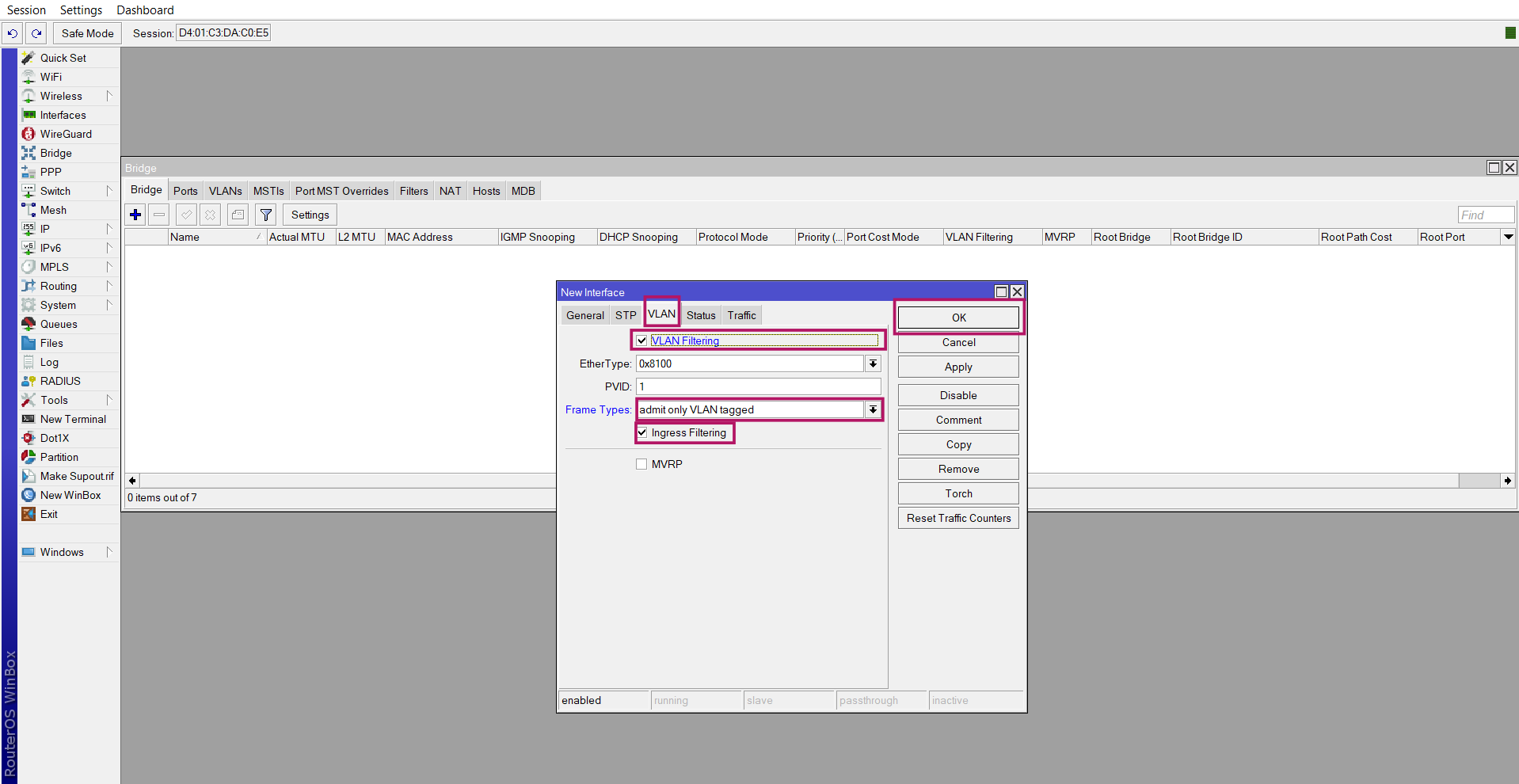

2.1 Крок 1 - Створити bridge з підтримкою VLAN

/interface bridge
add name=bridge1 \
    vlan-filtering=no \
    frame-types=admit-only-vlan-tagged \
    arp=reply-only \
    arp-timeout=30s

Важливо - порядок налаштування

vlan-filtering=no на старті - навмисно. Вмикаємо фільтрацію в самому кінці (крок 5), після того як все налаштовано. Якщо увімкнути одразу - можна втратити доступ до пристрою

Router-on-a-stick bridge

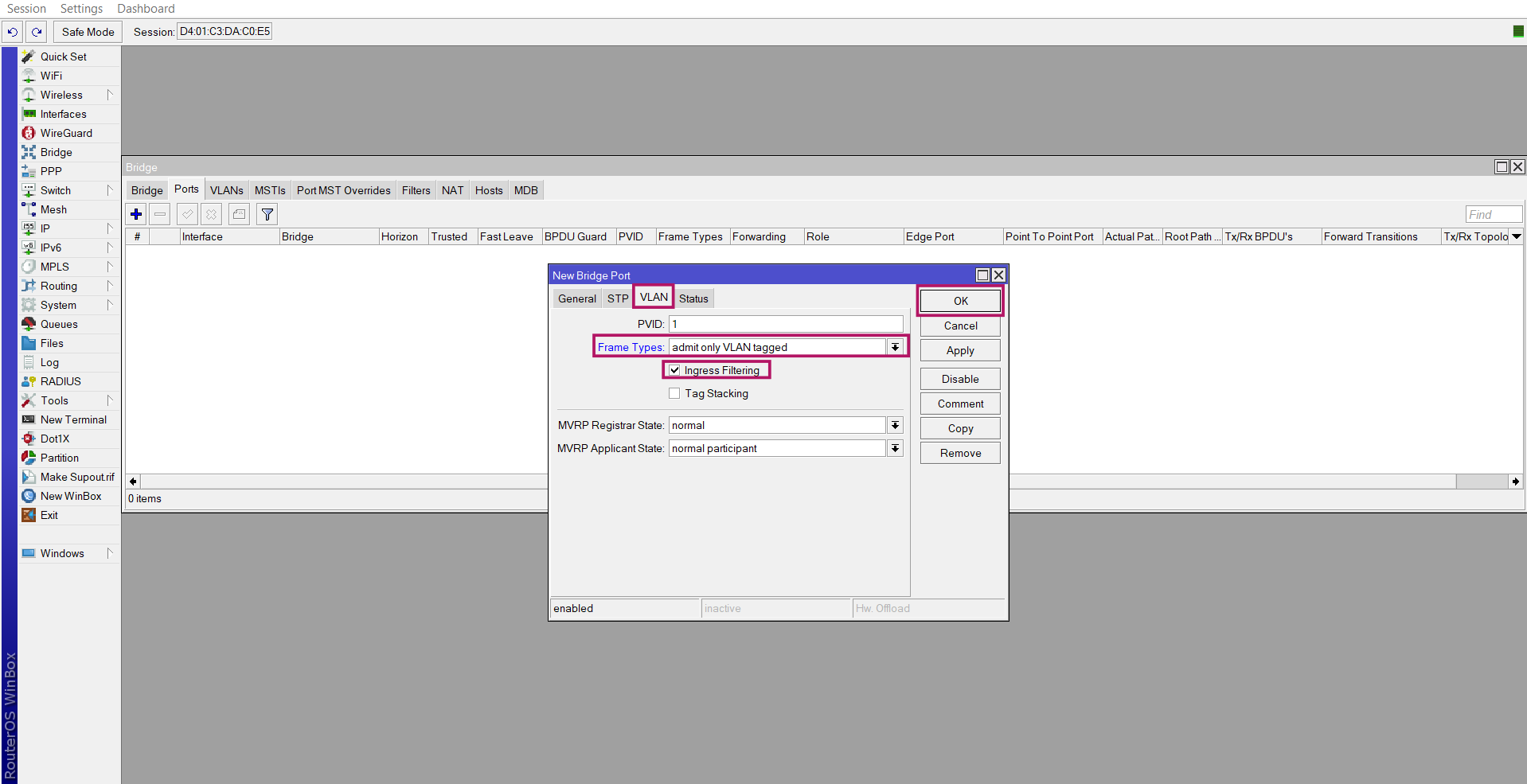

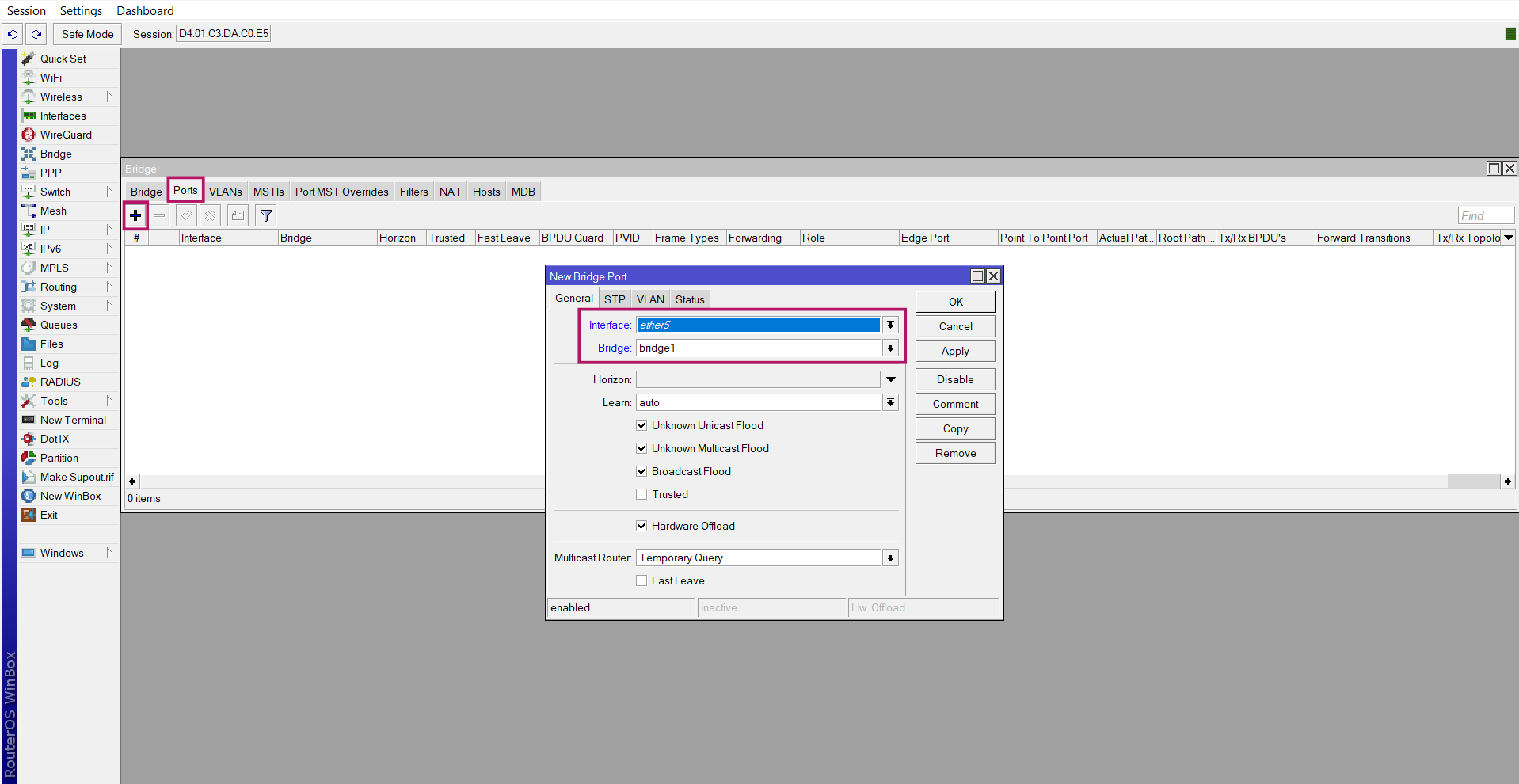

2.2 Крок 2 - Додати trunk-порт у bridge

Порт ether5 дивиться в бік комутатора Cisco і передає тегований трафік всіх VLAN

/interface bridge port
add bridge=bridge1 \
    interface=ether5 \
    frame-types=admit-only-vlan-tagged

Router-on-a-stick port

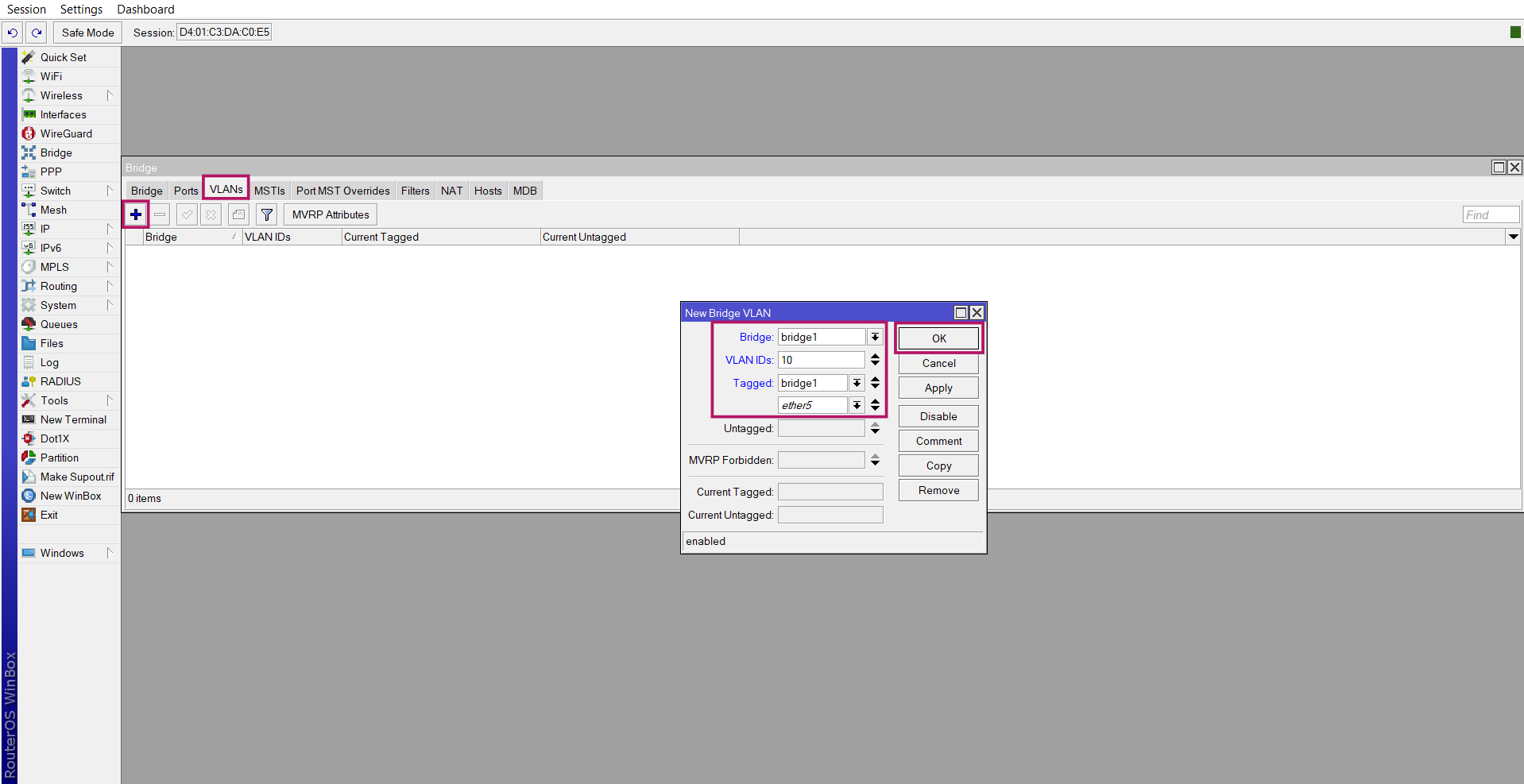

2.3 Крок 3 - Додати VLAN-записи до Bridge VLAN Table

Тут вказуємо які VLAN дозволені на яких портах і в якому вигляді (tagged/untagged)

bridge1 у полі Tagged — це CPU-порт маршрутизатора. Він дозволяє RouterOS отримувати і маршрутизувати VLAN-трафік

/interface bridge vlan
add bridge=bridge1 vlan-ids=10 tagged=bridge1,ether5
add bridge=bridge1 vlan-ids=20 tagged=bridge1,ether5
add bridge=bridge1 vlan-ids=30 tagged=bridge1,ether5

Router-on-a-stick vlan

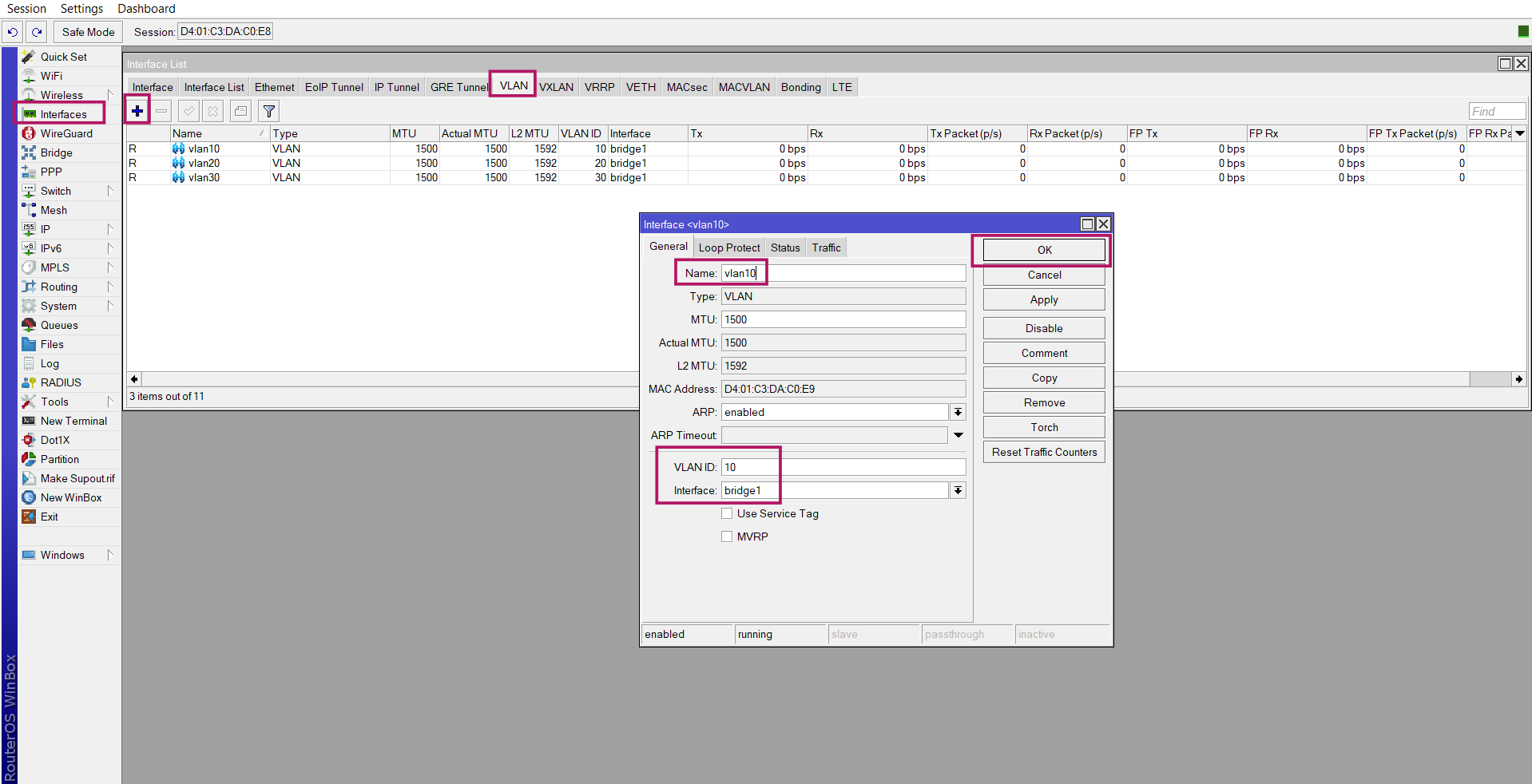

2.4 Крок 4 - Створити VLAN-інтерфейси

VLAN-інтерфейси - це логічні L3-інтерфейси поверх bridge1. Саме на них будуть IP-адреси (шлюзи для кожного VLAN)

/interface vlan
add name=vlan.10 interface=bridge1 vlan-id=10
add name=vlan.20 interface=bridge1 vlan-id=20
add name=vlan.30 interface=bridge1 vlan-id=30

Router-on-a-stick interfaces

Аналогічно для vlan.20 (VLAN ID=20) та vlan.30 (VLAN ID=30)

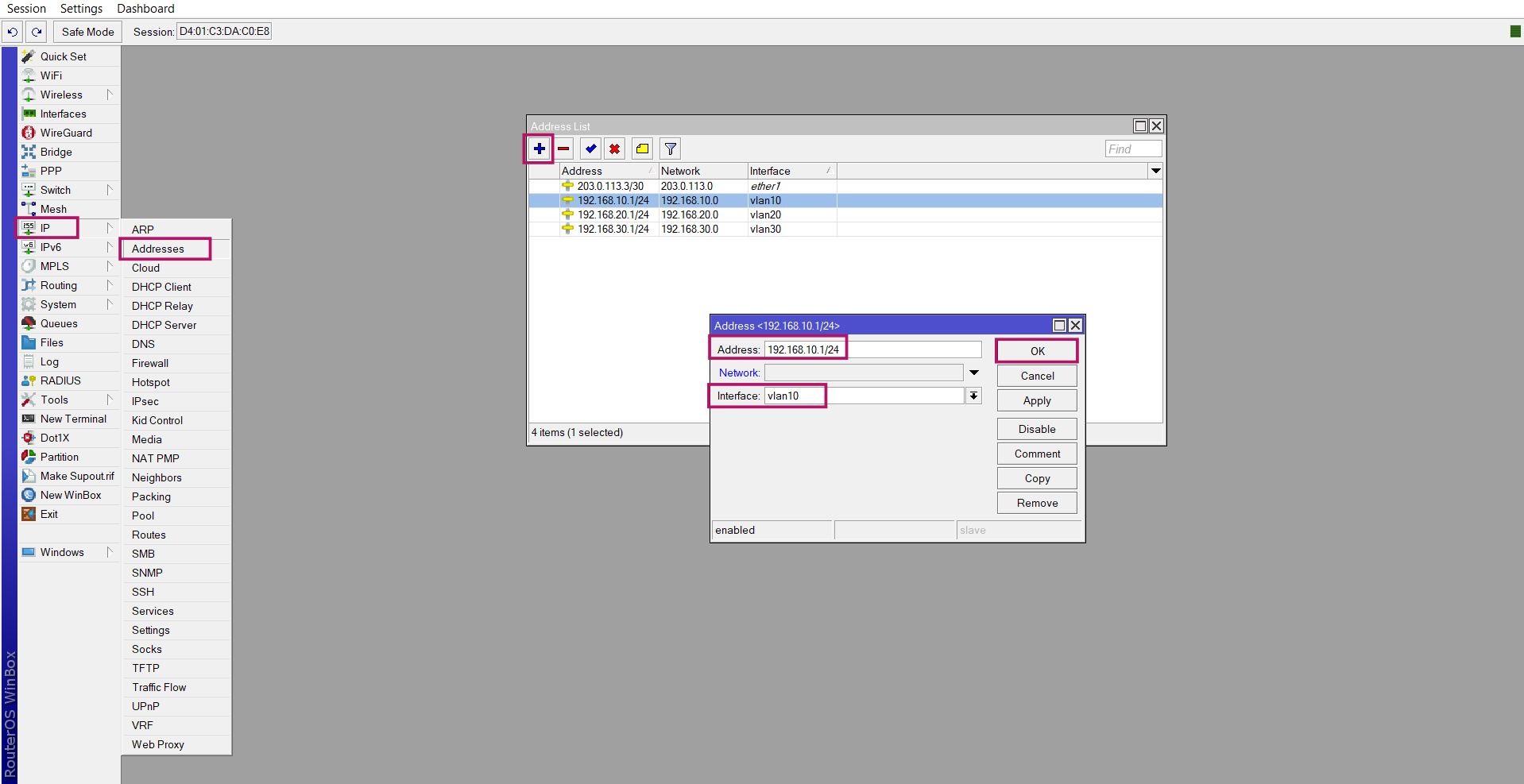

2.5 Крок 5 - Призначити IP-адреси на VLAN-інтерфейси

/ip address
add address=192.168.10.1/24 interface=vlan.10
add address=192.168.20.1/24 interface=vlan.20
add address=192.168.30.1/24 interface=vlan.30

Router-on-a-stick ip

Аналогічно для 192.168.20.1/24 на vlan.20 та 192.168.30.1/24 на vlan.30

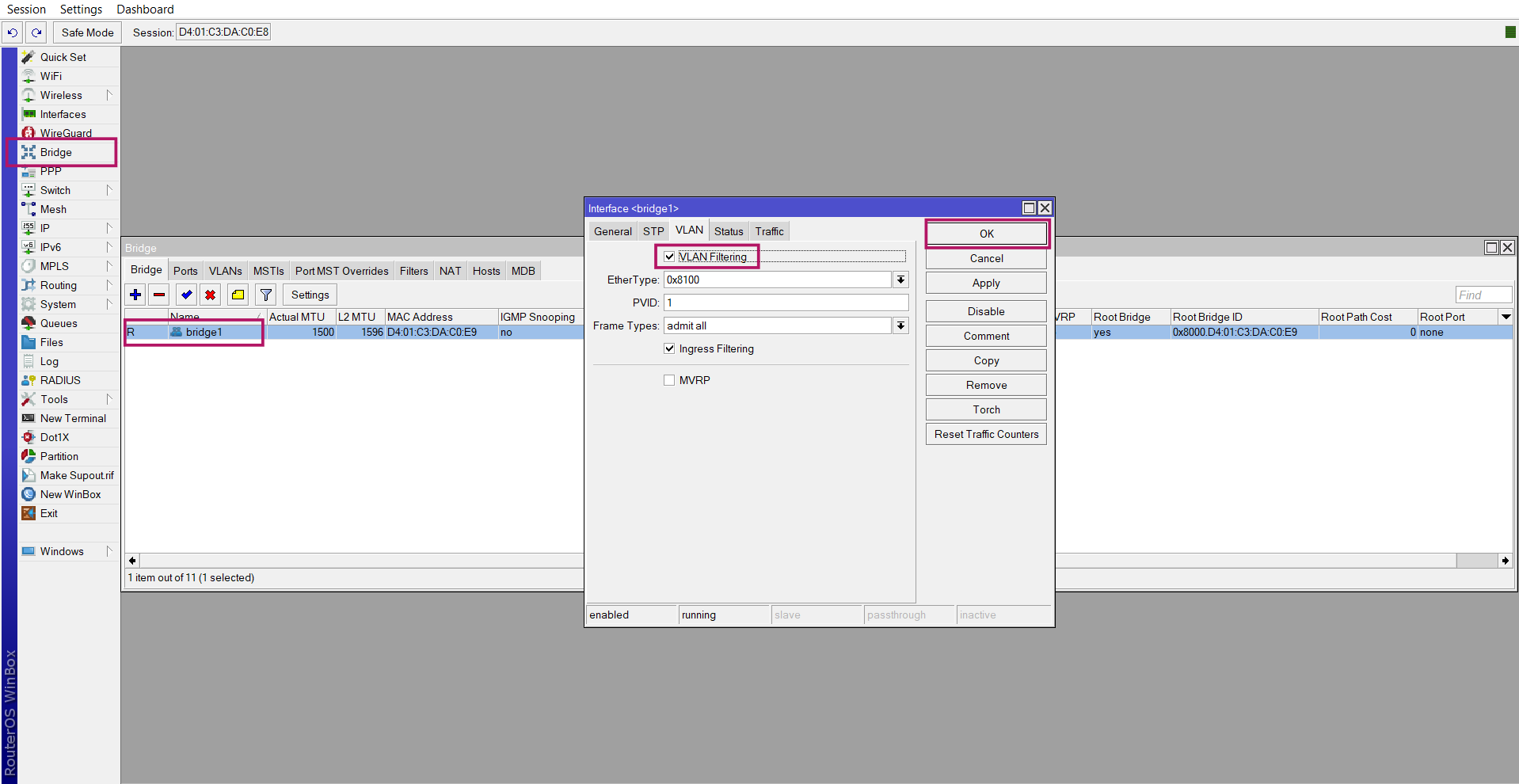

2.6 Крок 6 - Увімкнути VLAN Filtering

Тільки тепер вмикаємо фільтрацію. З цього моменту bridge починає обробляти VLAN-теги.

/interface bridge set bridge1 vlan-filtering=yes

Router-on-a-stick filter

Перевір підключення до CLI перед цим кроком

Після увімкнення vlan-filtering нетегований трафік на ether5 буде відкинутий. Якщо ти підключений до маршрутизатора через цей порт без VLAN-тегу — втратиш доступ. Підключайся через інший порт або WinBox через WAN

2.7 Перевірка налаштувань

# Переглянути bridge та його VLAN-таблицю
/interface bridge print
/interface bridge vlan print

# Переглянути VLAN-інтерфейси
/interface vlan print

# Переглянути IP-адреси
/ip address print

# Перевірити стан bridge-портів
/interface bridge port print

2.8 Очікуваний результат після всіх налаштувань

[admin@MikroTik] > /interface bridge vlan print
Flags: X - disabled, D - dynamic
 #   BRIDGE   VLAN-IDS  CURRENT-TAGGED    CURRENT-UNTAGGED
 0   bridge1  10        bridge1,ether5
 1   bridge1  20        bridge1,ether5
 2   bridge1  30        bridge1,ether5

[admin@MikroTik] > /ip address print
Flags: X - disabled, I - invalid, D - dynamic
 #   ADDRESS            NETWORK         INTERFACE
 0   192.168.10.1/24    192.168.10.0    vlan.10
 1   192.168.20.1/24    192.168.20.0    vlan.20
 2   192.168.30.1/24    192.168.30.0    vlan.30

3 Налаштування транкового порту Cisco (сторона комутатора)

Порт GigabitEthernet1/0/24 комутатора Cisco дивиться на ether5 MikroTik і повинен бути налаштований як trunk

! Перейти до налаштування порту
interface GigabitEthernet1/0/24
 description "Uplink to MikroTik R1 ether5"
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30
 no shutdown

! Перевірка
show interfaces GigabitEthernet1/0/24 trunk
show interfaces GigabitEthernet1/0/24 switchport

3.1 Налаштування access-портів на комутаторі Cisco

! Access-порт для VLAN 10
interface GigabitEthernet1/0/1
 switchport mode access
 switchport access vlan 10
 spanning-tree portfast
 no shutdown

! Access-порт для VLAN 20
interface GigabitEthernet1/0/2
 switchport mode access
 switchport access vlan 20
 spanning-tree portfast
 no shutdown

! Access-порт для VLAN 30
interface GigabitEthernet1/0/3
 switchport mode access
 switchport access vlan 30
 spanning-tree portfast
 no shutdown

3.2 Перевірка trunk між Cisco та MikroTik

! На Cisco:
show interfaces trunk

! Очікуваний вивід:
! Port        Mode   Encapsulation  Status    Native vlan
! Gi1/0/24    on     802.1q         trunking  1

! VLANs allowed and active in management domain:
! Gi1/0/24    10,20,30

📌 Зберегти резервну копію MikroTik: System → Backup або через CLI: /system backup save

📌 Зберегти конфігурацію Cisco: write memory

Джерело

Стаття базується на офіційній документації MikroTik Оригінал: Basic VLAN switching — MikroTik Docs
